Hipath 1100

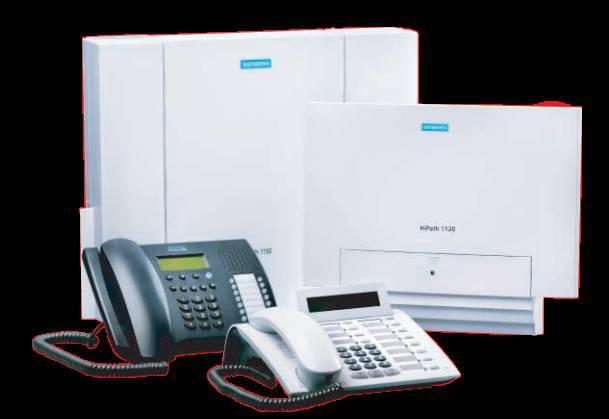

HiPath1100系列数字程控交换机是德国西门子公司最新一代推向市场的TDM通信平台，是实现单位内部的电话交换，同时可与公众电话网进行通信的设备，广泛应用于小型企业和各种分支机构。
根据系统容量的不同，HiPath 1100系列共有三种型号，包括HiPath 1120，HiPath 1150和HiPath 1190。HiPath 1100采取模块化设计，最高支持140个终端，让扩容和升级都变得非常方便。支持模拟环路中继，2B+D，PRI和ADSL，用户可根据自身需求轻松选择。
HiPath 1100系列采用统一的一个软件平台，具备多种功能，可以适应不同公司的需求。具备模拟外线忙音检测，内外线来电显示，8方电话会议，最佳经济路由选择，FAX/DID和TAPI/CTI接口。其数字话机有Profiset 3030和Optipoint 500等多种选择，另可提供多款附加模块、适配器和耳机等外部设备。
HiPath 1100操作简单方便，易于维护。可通过模拟电话、数字话机、PC进行编程，还可通过PSTN、LAN、ADSL或ISDN进行远程管理。同时HiPath 1100的软件具备自动在线升级功能。
1、系统配置

2、系统硬件HiPath 1120有2个槽位，其电源模块和扩展板与其他两种型号互不通用。
HiPath 1150有4个槽位，1个电源模块。其电源模块和各种扩展板可以与HiPath 1190互相通用。
HiPath 1190有10个基本槽位。根据用户需要，可增加扩展模块至20个槽位。电源模块2-3个。
三个型号的主板都提供1个串口和1个USB口，分别用与维护、外接打印机及第三方的一些应用，如CTI及酒店接口等。如需远端维护，可加配ADSL模块或LAN模块。
系统提供的扩展板类型主要有：2外线/4分机模拟混合板，2外线/6分机模拟混合板，2外线/10分机模拟混合板，12口模拟分机板，4口/8口数字分机板，4口/8口模拟中继板，2口/5口ISDN板，2M数字中继板等。

3．系统功能

4、ADSL模块简介
ADSL模块是为HiPath 1100所设计的集成ADSL+LAN连接卡，主要用于构建内部小型局域网，并实现多种TAPI/CTI的应用解决方案。该模块也可用于经由LAN或Internet的交换机远端维护。
该模块包括1个ADSL端口，1个模拟设备接口，和四个10/100M自适应网口。支持SNMP协议，内置防火墙，ADSL下行速率8Mbps，上行速率1Mbps。

5、系统管理
用户可使用模拟话机、数字话机或通过HiPath 1100 Manager进行系统管理。
HiPath 1100 Manager是在微软视窗中运行的用户工具，通过V.24、USB、基于TCP-IP的局域网接口或Internet与系统相连。
数据保护/数据安全
为防止未经授权的访问通信系统和用户数据，只有通过个人用户ID才能进入服务菜单。

6、运行环境
电源
系统为标准网络运行而设计。如果发生断电，不间断电源(UPS)可提供最佳备份。
额定电压(AC)： 110-230V
额定频率： 50/60Hz
电池电压(DC)： -24V
环境/工作条件：
温度: 0-40℃
相对湿度: 5-85%
范围：
HiPath 1100与系统话机间：最大500m
